Sobo-CAD Voreinstellungen



Grundeinstellungen



Die hier gezeigten Abbildungen weichen vielleicht etwas von Ihren Bildmenüs in AutoCAD bzw. AutoCAD LT ab. Mit jeder Version von AutoCAD verändern sich auch leicht diese Menüs. Alle Einstellungsfunktionen, die hier besprochen werden, finden Sie jedoch in Ihrer AutoCAD- bzw. AutoCAD LT-Version, nur in eventuell leicht abgewandelter Form vor. Der hier sichtbare Reiter "Profil" ist nur Bestandteil in AutoCAD-Vollversionen, also in AutoCAD LT-Versionen nicht verfügbar.



Voraussetzung für das weitere Vorgehen:



Sie haben das neue Profil, z.B. Sobo-CAD, in AutoCAD oder dem AutoCAD LT Profile Manager aktiviert.



Einstellungen nach Sobo-CAD Installation:



Nach der Installation von Sobo-CAD werden Sie aufgefordert, den Suchpfad für die Ordner Support und Holzmodul (sowie Template bei der Installation von Sobo-CAD V4) im Hauptverzeichnis von AutoCAD auf Ihrer Festplatte einzubinden. Hiermit wird z.B. gewährleistet, dass Zeichnungsdaten, welche sich in einem dieser Ordner befinden, von AutoCAD auch gefunden und eingefügt werden können. Weiterhin wird damit auch das Arbeiten mit den Diabibliotheken von Sobo-CAD gewährleistet. Wichtig hierbei, dass die drei Suchpfade ganz oben in der Liste stehen (schieben nach oben...).



Weiterhin ist es notwendig, die Position der Zeichnungsvorlagendateien anzugeben. Hier ist der Ordner Vorlagen, welcher sich nach der Installation von Sobo-CAD im Hauptverzeichnis von AutoCAD auf Ihrer Festplatte befindet, anzugeben.

Wenn Sie später AutoCAD bzw. Sobo-CAD starten, können Sie dann die Vorlagen von Sobo-CAD, welche für das Arbeiten mit dem Programm Grundbedingung sind, über das Startdialogfeld von AutoCAD auswählen und starten.



Diese Grundeinstellungen in den Optionen von AutoCAD sowie das spätere Laden der Menüdatei (Menülad) werden in den Benutzeranpassungen von Sobo-CAD beschrieben und eingefordert.

Die folgenden sind nun weitergehende, nicht unbedingt zwingende Einstellungen, welche das Arbeiten mit Sobo-CAD darüber hinaus optimieren. Diese werden nun entlang der Reiter "Anzeige, Öffnen und Speichern, etc." behandelt...



Anzeigeeinstellungen:

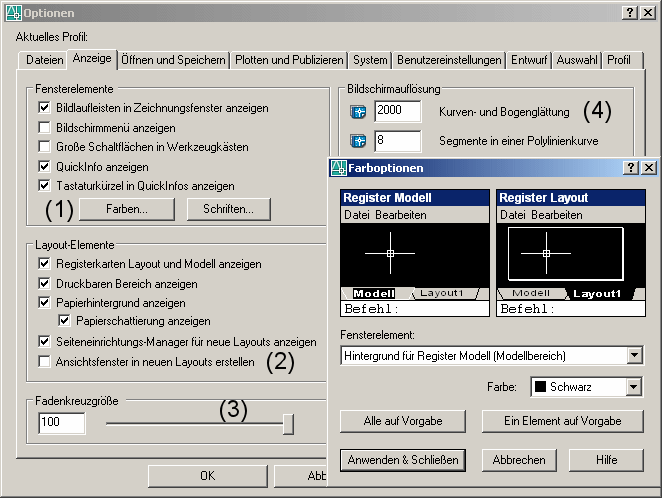

Wechseln Sie auf den Reiter "Anzeige":



  1. Stellen Sie die Farben im Register Modell und Layout auf Schwarz ein. Hierdurch werden die typischen Layer in Sobo-CAD am besten sichtbar...



  1. Deaktivieren Sie "Ansichtsfenster in neuen Layouts erstellen.



  1. Stellen Sie die Fadenkreuzgröße auf 100 ein.



  1. Den Wert für die Kurven- und Bogenglättung erhöhen Sie auf mind. 2000.





Einstellungen zum Öffnen und Speichern:

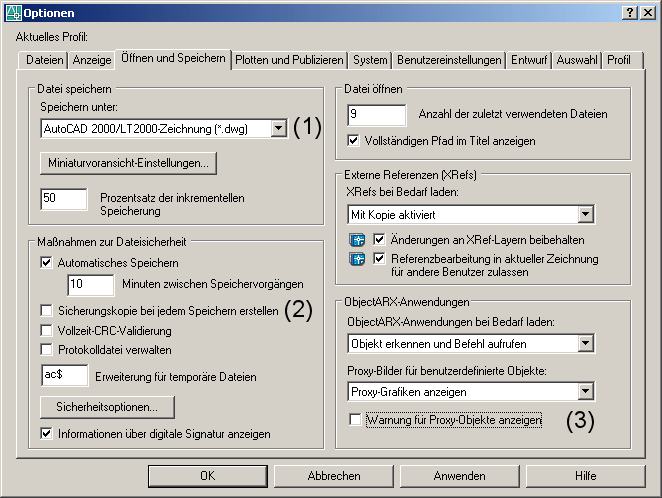

Wechseln Sie auf den Reiter "Öffnen und Speichern":



  1. Stellen Sie ein, dass AutoCAD (bei höherer Version) neue Zeichnungen im 2000er Format speichert. Somit haben Sie die Möglichkeit, sofern Sie über ein neueres AutoCAD verfügen, dass andere Anwender mit älterer AutoCAD-Version diese Dateien einlesen können.



  1. Deaktivieren Sie die Sicherungskopie bei jedem Speichern.



  1. Deaktivieren Sie die "Warnung für Proxi-Objekte". Diese spielen beim Zeichnen in 2D keine wesentliche Rolle.



Systemeinstellungen:

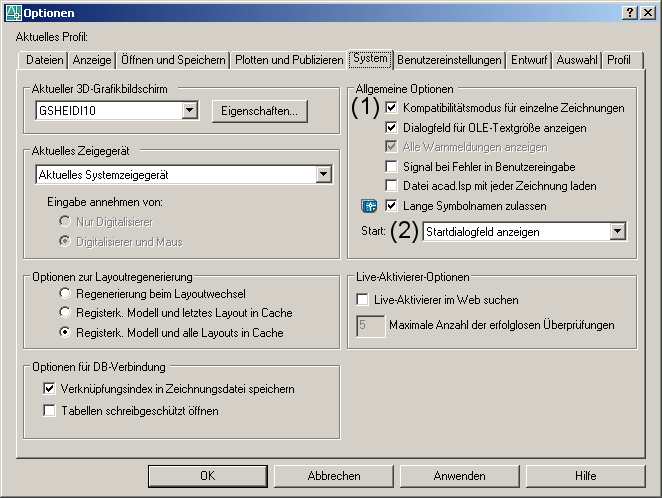

Wechseln Sie auf den Reiter "System":



  1. Aktivieren Sie den "Kompatibilitätsmodus für einzelne Zeichnungen". Hierdurch ist es in AutoCAD jeweils nur möglich, eine Zeichnung zu öffnen. Sonst laufen Sie Gefahr, bei mehreren geöffneten Zeichnungen alle mit einem Mal zu schließen, ohne diese vorher abgespeichert zu haben. Unvorteilhaft auch bei Systemabstürzen. Nicht nur eine Zeichnung geht verloren...



  1. Starten Sie AutoCAD immer mit dem "Startdialogfeld". So können Sie beim Start im Startdialogfeld unter "Vorlage verwenden" auf alle Sobo-CAD Vorlagen direkt zugreifen. Dies ist notwendig, um mit Layereinstellungen, Bemaßungen etc. von Sobo-CAD arbeiten zu können.



Benutzerspezifische Einstellungen:

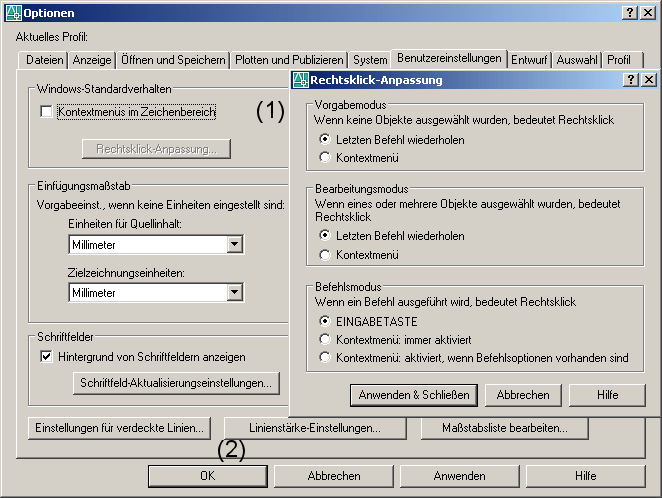

Wechseln Sie auf den Reiter "Benutzereinstellungen":



  1. Im Windows-Standardverhalten ändern Sie die "Rechtsklick-Anpassung" wie im Untermenü dargestellt. Hiermit wird der rechten Maustaste die Befehlswiederholung zugewiesen. Das Kontextmenü öffnet sich daher nun nicht mehr beim Rechtsklick auf der AutoCAD-Oberfläche.



  1. Deaktivieren Sie gegebenenfalls die Linienstärkenanzeige. Diese wirkt sich bei starken Vergrößerungen des Zeichenobjektes eher störend aus. Sofern Sie Zeichnungen über ein Bildschirmphoto in Word oder Bildbearbeitungsprogramme übertragen wollen, stellen Sie die Linienstärkendarstellung kurzfristig um.





Sofern Sie die hier beschriebenen Einstellungen durchführten, betätigen Sie den Button "Anwenden" im Bildmenü der Optionen. Damit haben Sie die Einstellungen für den Moment in dem zur Zeit gültigen Profil gespeichert.

Nun gehen Sie nach den Beschreibungen auf den nächsten Seiten vor. Sofern Sie mit der Vollversion von AutoCAD arbeiten, folgen Sie dem Link "AutoCAD-Vollversion (Anlegen und Verwalten von Profilen). Wer mit dem AutoCAD LT bzw. dem Profile Manager arbeitet, folgt dem entsprechenden Link.
